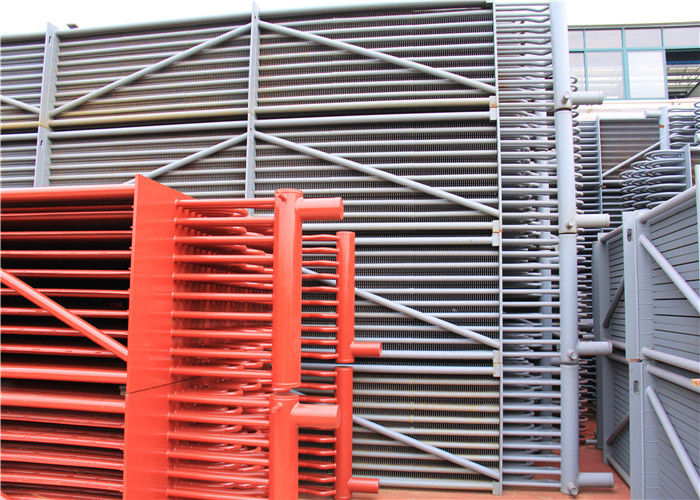

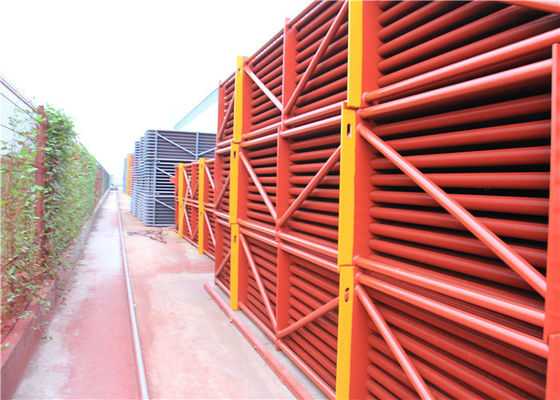

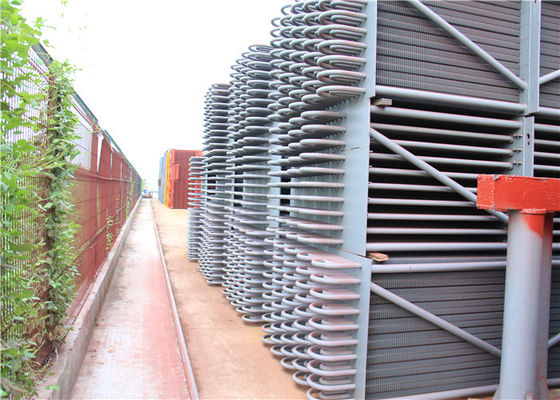

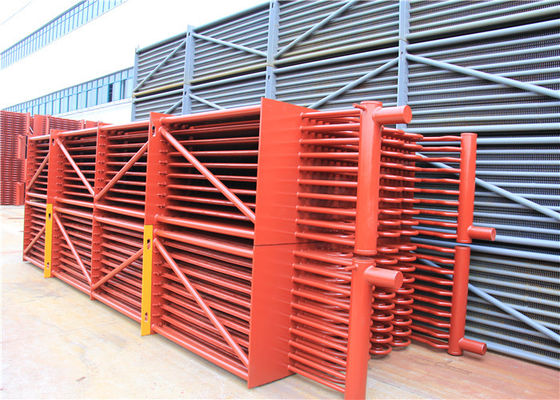

ASME SA213 T11 T12, ASME SA213 T91 T9 Pipa Seamlss Penukar Panas Tubular Bersirip
Parameter teknik
| Barang |
Tabung Dasar OD
(mm) |
Ketebalan Tabung Dasar (mm) |
Tinggi Sirip (mm) |
Ketebalan sirip (mm) |
Nada Sirip (mm) |
| Jarak |
25,4 mm ~ 1600 mm |
2,5 mm ~ 40 mm |
0,5 mm ~ 20,0 mm |
0,5 mm ~ 3,0 mm |
5 mm ~ 25,4 mm |
| Bahan |
Baja Karbon, Baja Paduan, Baja Tahan Karat |
| Panjangnya |
0<L≤ 12000 |
| Produk |
Tabung sirip-H |
| Pipa Dasar |
Dilas atau Mulus |
| Bahan |
baja karbon, baja paduan, baja tahan karat, paduan non-ferrous dan paduan nikel. |
| Aplikasi |
H economizer, H evaporator, H superheater, H pemanas udara dan lain-lain. |
Kontrol kualitas
1. Laporan uji dampak dan perhitungan Kekuatan dengan informasi bahan yang diterapkan.
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan elektroda
3. Laporan inspeksi uji penetran sinar-X, -ray dan cair (jahitan las): untuk memastikan kualitas seluruh boiler
4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar
Produksi
Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip H yang aman, andal, dan efisien. Ini juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri. Produksi tabung sirip H dengan tinggi efisiensi perpindahan panas, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
| Parameter teknik |
Sirip tingkat tinggi 0-16mm (atau diameter luar sirip 25-φ75);
Pitch sirip 2.0-5.0mm;Panjang tabung sirip 0,5 ~ 14m. |
| Tabung sirip bergulir logam tunggal |
Aluminium murni 1060 atau paduan aluminium 6063,6061.
Diameter luar Harus kurang dari 40mm |
| Tabung sirip bergulir logam ganda |
Perlindungan berbasis tabung dari lapisan luar aluminium
tabung, tahan korosi, Berbasis tabung dapat dibuat dari pipa baja karbon, selain itu, tahan karat
tabung baja dan tabung tembaga juga dapat digunakan, serta tabung paduan titanium |
| Paket |
Tabung bersirip aluminium dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja
di luar
|
spesifikasi
1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, juga tingkatkan area bagian aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat untuk menggandakan tabung sirip tipe H, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H disusun sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek hembusan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya produksi.
| Bahan Tabung Dasar |
Baja Tahan Karat, Baja Karbon, Baja Paduan, Paduan Tembaga, Aluminium, SA179 |
| Bahan Sirip |
Aluminium, Paduan Tembaga, Baja Tahan Karat, Baja Karbon |
| Standar |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Kedalaman sirip |
0,5-3mm |
| Pipa dasar OD |
12,7-18mm |
| Sirip per inci |
8-20Nos (sebagai permintaan pelanggan) |
| Persyaratan Tes |
Uji Sifat Fisik, Analisis Komposisi Kimia, Uji Non-Destruktif, Inspeksi dan Uji Lainnya sebagai kebutuhan pelanggan. |
| Aplikasi |
Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, Radiator, Refrigeration, Steam to Air Heat Exchange, super heater dll. |
Sertifikasi
Profil Perusahaan
Zhangjiagang Hua Dong Energy Technology Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam memproduksi semua jenis tabung dan pipa stainless, karbon dan baja paduan, pelat baja yang banyak digunakan di bidang boiler & penukar panas, energi, petrokimia, pertambangan , makanan, kertas, gas dan industri cairan.Dan kami telah lulus pengesahan termasuk ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Perusahaan ini adalah anak perusahaan dari Zhangjiagang Hua Dong Boiler Co, Ltd, yang merupakan produsen suku cadang boiler dan boiler paling terkemuka di Cina dengan sejarah 35 tahun dan omset tahunan 110 juta dolar AS.Produk kami telah diekspor ke lebih dari 30 negara seperti Amerika Serikat, Australia, Vietnam, Pakistan, Albania, Kamboja, India, Indonesia, Korea Selatan, Filipina, Turki, Arab Saudi, Jerman, Rusia, Chili, Suriah, Thailand, Bangladesh, Perancis, Aljazair, Mongolia dan Singapura, Kuba, Irak, Italia, Spanyol, Jepang, Yugoslavia, Sri Lanka, Republik Ceko, Kirgistan, Kanada, Malaysia, Inggris Raya dan sebagainya.
Lokasi:
Perusahaan kami terletak di kota Zhangjiagang yang merupakan kota pelabuhan, dan hanya 120km jauh dari Shanghai, 60km jauh dari Suzhou dan 60km jauh dari Wuxi.Lalu lintas sangat nyaman.
