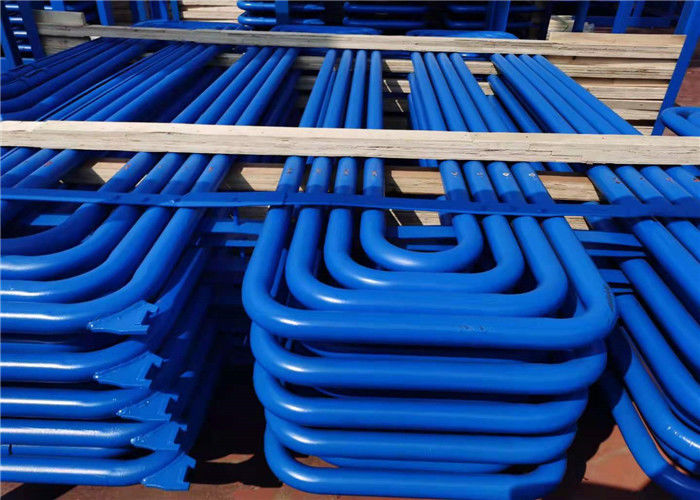

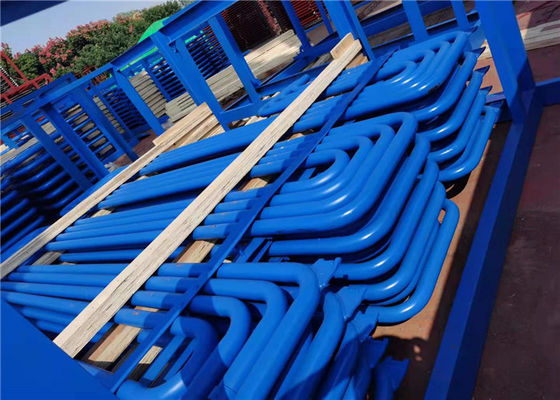

Suku Cadang Boiler Tabung Serpentine Standar Asme Carbon / Stainless Steel
Perkenalan produk
|
nama Produk
|
Economizer untuk Boiler
|
|
Jenis Struktur
|
Tube Coil Serpentine Coil
|
|
Bahan Tabung
|
- Baja Karbon: 20 #, 20G, A195, A-1
- Baja Paduan Rendah Kelas Corten: Baja Corten, Baja ND (09CrCuSb)
- Baja Paduan: 15CrMoG, T11
|
|
Standar
|
China GB, ASME
|
|
Kelas Produsen
|
China A Grade, ABS Certified, TUV Certificated
|
|
Jenis Tabung
|
|
|
Spesifikasi Tabung
|
Sesuai kebutuhan Pelanggan
|
|
Ketebalan Tabung
|
Sesuai kebutuhan Pelanggan
|
|
Tekanan Pekerjaan
|
1,6 MPa ~ 13,2 MPa
|
|
Suhu Kerja
|
tergantung bahan
|
|
Pengelasan
|
Pengelasan pantat tabung GTAW (TIG) otomatis
|
|
Pengelasan NDT
|
RT Otomatis 100%
|
Tabung U-Bend Mematuhi Standar Berikut:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
Kualitas baja:
| Ferit |
Austenit |
Rangkap |
Super Duplex |
Ni-Paduan |
Titanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304 / 304L
TP316 / 316L
TP316Ti
TP317 / 317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tabung Paduan Lain Dan Kelas Baja Dapat Diproduksi Atas Persetujuan.
Persyaratan Teknis:
Spesifikasi Standar Straight Tubes Untuk Bending:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, dll.
Menandai: Sebelum Membungkuk Dengan Menandai Mesin Di Seluruh Panjang Tabung (Bagian Bengkok Setelah Panas
Perawatan Tanpa Penandaan)
catatan: Penandaan juga dimungkinkan Setelah Membungkuk Pada Bagian Lurus Dari U-Bending Tube.
Tabung U-Bend:
-TEMA RCB 2.31 Standar Asosiasi Produsen Tubular Exchanger (Edisi ke-9).
-ASTM A688 / ASME SA688 Spesifikasi Standar Untuk Tabung Dilas Tahan Korosi Austenitik
Kelas Baja Dirancang Untuk Boiler Air Pakan.
-ASTM B163 / ASME SA163 Persyaratan Teknis Standar Untuk Tabung Paduan Nikel Dan Nikel Untuk
Kondensor Dan Penukar Panas.
-Spesifikasi Pelanggan.
Bending Radius: Dari 1.5 * OD (Diameter Luar) Hingga 1500mm
Saat Memesan Tabung Dengan Radius kurang atau sama dengan 1,5 * OD, Hal Ini Diperlukan Untuk Menyetujui Ketepatan Geometrik.
Tabung Lurus Panjang Maksimum: (Sebelum Membungkuk): 35000 mm.
Panjang kaki:Min 1 Meter, Maks.16500 mm (Untuk Max R = 1500mm)
catatan: Ukuran Lain Tersedia Atas Perjanjian.
Perawatan panas: Menghilangkan Stres Setelah U-Bending (Area Bending Plus 300MM Untuk Setiap Kaki).
Uji Hidrostatis Setelah Pembengkokan U: Tekanan Uji Maksimum 600 Bar, Perendaman 10 Detik.Dengan
Air yang Tidak Terwujud.Pembersihan Udara Terkompresi Setelah Uji Hidro.

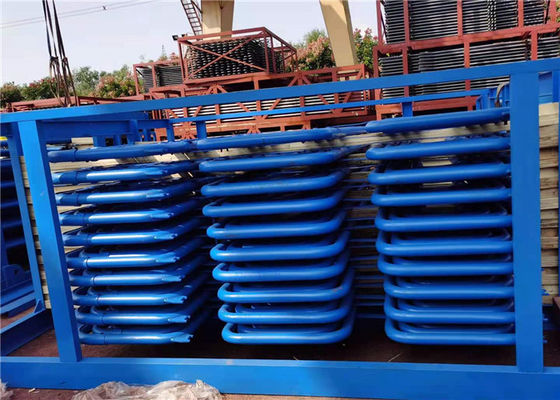

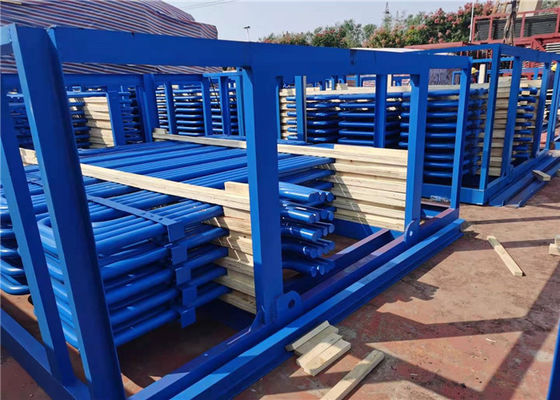

Pengemasan: Dalam kotak kayu Pre-fumigated Layak Angkut yang Kuat dengan dimensi yang sesuai untuk
setiap panjang tabung, Radius, Diameter, Sesuai dengan kebutuhan PO serta dibungkus dengan polietilen
film Dengan tutup plastik lembut di kedua ujung Tube.
Beberapa uji kualitas yang kami lakukan meliputi:
| Uji Korosi |
Dilakukan hanya jika diminta secara khusus oleh klien |
| Analisis kimia |
Pengujian dilakukan sesuai standar kualitas yang dipersyaratkan |
| Pengujian Merusak / Mekanis |
Tarik |Kekerasan |Meratakan |Suar |Penghubung jalur pipa |
| Reverse-bend dan Re.tes datar |
Dilakukan dengan kepatuhan penuh dengan standar yang relevan & norma ASTM A-450 dan A-530, yang memastikan ekspansi, pengelasan & penggunaan bebas masalah di akhir pelanggan |
| Pengujian Arus Eddy |
Dilakukan untuk mendeteksi homogenitas di bawah permukaan dengan menggunakan Digital Flaw-mark Testing System |
| Pengujian Hidrostatis |
Pengujian Hidrostatis 100% dilakukan sesuai dengan norma ASTM-A 450 untuk memeriksa kebocoran tabung, dan tekanan terbesar kami dapat mendukung 20Mpa / 7s. |
| Uji Udara Di Bawah Tekanan |
Untuk memeriksa bukti kebocoran udara |
| Inspeksi visual |
Setelah pasif, setiap panjang tabung & pipa harus melalui inspeksi visual menyeluruh oleh staf terlatih untuk mendeteksi kekurangan permukaan & ketidaksempurnaan lainnya |
Pengujian Tambahan: Selain pengujian yang disebutkan di atas, kami juga melakukan pengujian tambahan pada produk manufaktur.Tes yang dilakukan di bawah ini meliputi:
|
· Pengujian Arus Eddy
· Pengujian OP
· Pengujian Radiografi
|
· Pengujian Korosi
· Pengujian Mikro
· Pengujian Makro
|
· Pengujian IGC
· Pengujian ultrasonik
· Pengujian Penetrasi Cair
|
