ASME Standard 75kCal / H Horizontal Oil Fired Steam Boiler
Product Details
| Nama Produk: | Boiler Pembawa Panas Organik Gas / Minyak | Bahan tabung di dalam: | 20 GB3087 |
|---|---|---|---|
| Aplikasi: | Petrokimia, Kimia, Percetakan, Makanan | Kata kunci: | Ketel Minyak Perpindahan Panas |
| Memuat port: | Shanghai | Nilai daya termal: | 0,7MW - 29MW (60xl04Kal/jam - 2500xl04Kal/jam) |
| Menyoroti |
Ketel uap berbahan bakar minyak 900kw,boiler pemanas berbahan bakar minyak 75kCal / jam,boiler bertenaga minyak Standar ASME |
||
Product Description

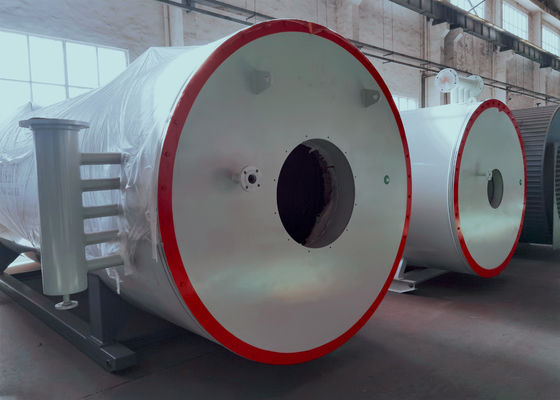

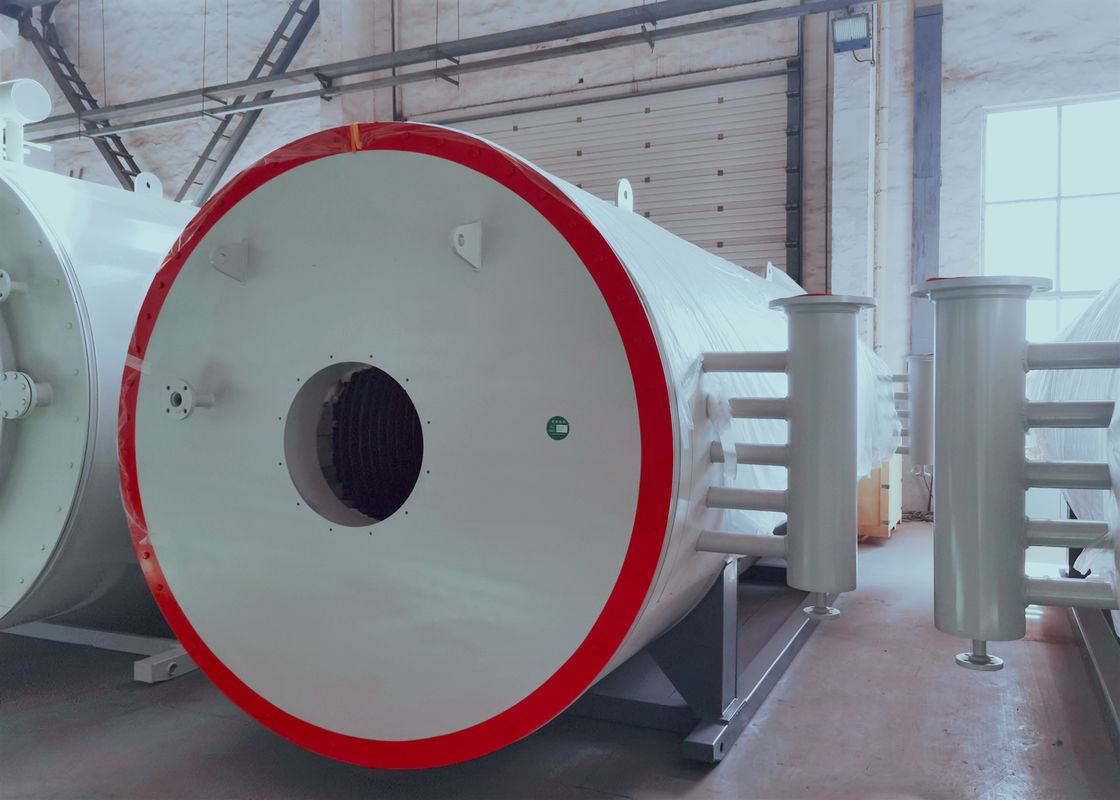

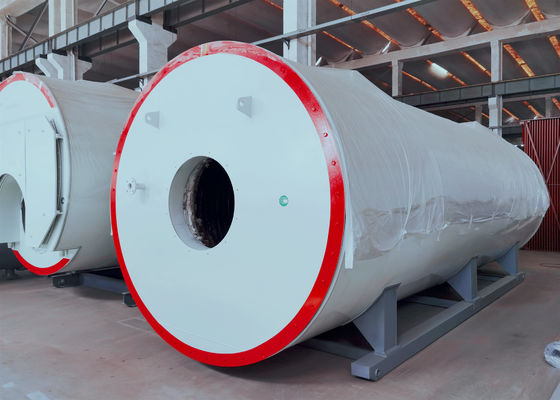

Boiler Pembawa Panas Organik Minyak/Gas Horisontal Standar ASME/GB
Perkenalan produk:
Boiler pembawa panas organik minyak (gas) adalah boiler minyak (gas) vertikal sirkulasi paksa yang dirakit.Permukaan pemanas dari rangkaian boiler ini memiliki struktur yang kompak.Permukaan pemanas terdiri dari cakram bagian dalam dan luar yang tersusun rapat.Tabung kumparan bagian dalam adalah permukaan pemanas berseri-seri, dan permukaan luar tabung kumparan luar dan tabung kumparan bagian dalam membentuk permukaan pemanas konvektif.Boiler terdiri dari tubuh bagian atas dan ruang bakar bawah, yang digabungkan di lokasi.Setelah pembakaran sepenuhnya terbakar di ruang bakar dan sebagian besar panas diserap oleh permukaan pemanas berseri-seri, gas buang suhu tinggi memasuki permukaan pemanas konvektif untuk pertukaran panas.Setelah meninggalkan boiler, udara yang dibutuhkan untuk pembakaran boiler dipanaskan di air preheater, dan kemudian gas buang dikirim ke cerobong oleh induced draft fan melalui dust collector dan dibuang ke atmosfer.
Fitur Struktur Seri Produk Ini:
- Permukaan boiler mengadopsi pengaturan tabung-pengencangan dengan struktur spiral.Cerobong asap mengadopsi pengaturan tiga lintasan.
- Pemanas awal udara atau trafo air/uap diatur di belakang boiler, mengurangi suhu, meningkatkan efisiensi termal boiler.
- Pintu pembuka cepat atau pintu observasi dilengkapi untuk kemudahan pemeriksaan inspeksi dan pemeliharaan internal.
Diagram Sistem Boiler Termal Minyak/Gas
Rentang Produk:
Nilai daya termal: 0,7MW - 29MW (60xl04Cal/jam - 2500xl04Cal/jam)
Tekanan desain: 0.6MPa - 1.6MPa
Parameter spesifik ditunjukkan pada tabel di bawah ini.
Beberapa Model Spesifikasi:
| Model | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| Tingkat daya (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Kapasitas pemanasanx10000 (kKal/jam) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Efisiensi termal bahan bakar | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| Efisiensi termal gas | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |
| Tekanan desain (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Maks.suhu kerja (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Sirkulasi sedang (m3/jam) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Kapasitas sedang dalam tungku (m3) | 0.24 | 0,7 | 0,7 | 0,7 | 0.8 | 0,95 | 2.1 | |
| Diameter pengawas (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Kapasitas terpasang (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Bahan bakar yang berlaku | Minyak gas | |||||||
| Konsumsi bahan bakar Kg/hl (minyak ringan)/Nm3/jam (gas alam) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Ukuran panjang x lebar x tinggi (m) | Ketel vertikal | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Ketel horisontal | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
