Struktur Kompak Penukar Panas H Finned Tube Economizer untuk CFB Boiler
Pengenalan Produk tabung sirip boiler
Keuntungan dari tabung bersirip H:
Tabung bersirip H adalah komponen pertukaran panas utama di seluruh boiler gas buang, dan tabung bersirip H memiliki keuntungan sebagai berikut.
(1) Ketahanan aus yang sangat baik
Penukar panas tabung bersirip H diatur dalam garis, dan sirip H memisahkan ruang menjadi beberapa area kecil, yang memiliki efek menyamakan aliran udara, dibandingkan dengan penukar panas tabung halus dengan pengaturan terhuyung-huyung dan penukar panas bersirip spiral Dan seterusnya, dalam kondisi lain yang sama, masa pakai lebih tinggi 3~4 kali.
(2) Pengotoran berkurang
Pembentukan fouling terjadi pada sisi dorsal dan sisi windward tube.Susunan tabung yang terhuyung-huyung mudah untuk menyiram bundel tabung, pengotoran di sisi belakang lebih sedikit.Ini memiliki fungsi pembersihan diri yang baik pada kecepatan angin yang sesuai.Di kedua sisi tabung bersirip H terbentuk saluran lurus, jelaga, bisa mendapatkan efek jelaga terbaik saat mengadopsi jelaga blower.
(3) Kurangi ketahanan gas buang
Karena sirip H membentuk saluran lurus di kedua sisi, dan sudut spiral sirip spiral mengarahkan arah aliran udara, sirip rentan terhadap pengotoran dan memiliki ketahanan cerobong asap yang lebih besar daripada sirip H.Oleh karena itu, penggunaan tabung bersirip H dapat mengurangi hambatan angin, mengurangi operasi kipas dan biaya investasi.

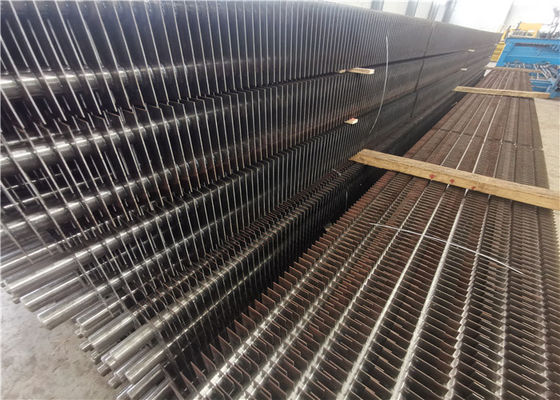

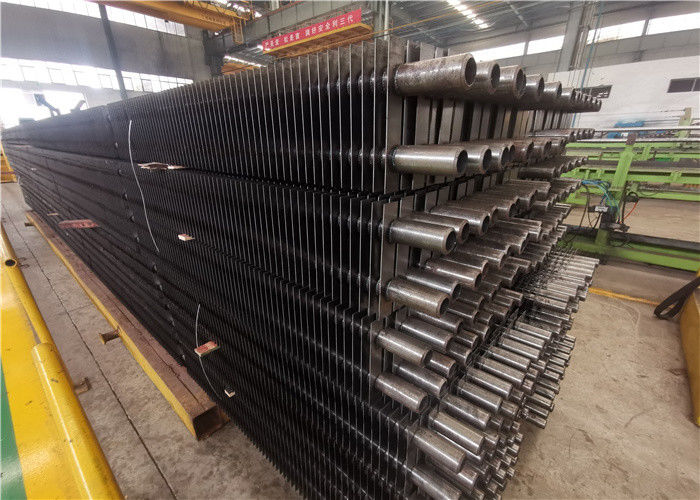

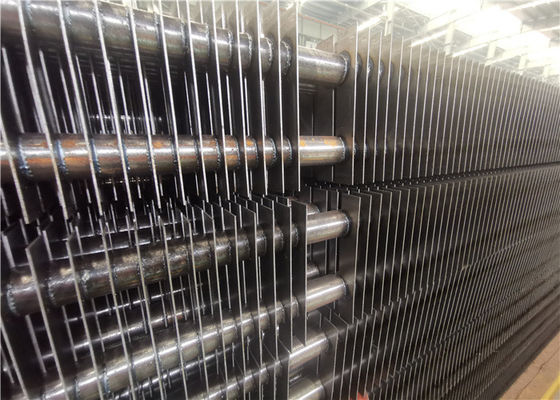

Boiler H finned tube economizer adalah sejenis bagian boiler, memiliki dua baja simetri melingkar untuk dilas pada tabung fluorescent untuk membentuk bentuk positif seperti huruf "H", yang disebut tabung sirip-H.Economizer tabung bersirip H banyak digunakan dalam boiler utilitas, boiler industri, tenaga laut, seperti ekor komponen penukar panas.
Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip H yang aman, andal, dan efisien. Ini juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri. Produksi tabung sirip H dengan tinggi efisiensi perpindahan panas, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
| Parameter teknik |
Sirip tingkat tinggi 0-16mm (atau diameter luar sirip 25-φ75);
Pitch sirip 2.0-5.0mm;Panjang tabung sirip 0,5 ~ 14m. |
| Tabung sirip bergulir logam tunggal |
Aluminium murni 1060 atau paduan aluminium 6063,6061.
Diameter luar Harus kurang dari 40mm |
| Tabung sirip bergulir logam ganda |
Perlindungan berbasis tabung dari lapisan luar aluminium
tabung, tahan korosi, Tabung berbasis dapat dibuat dari pipa baja karbon, selain itu, tabung baja tahan karat dan tabung tembaga juga dapat digunakan, serta tabung paduan titanium |
| Kemasan |
Tabung bersirip aluminium dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja
di luar |
Membuat kerajinan:
pemolesan tabung baja-gigi meninju pada strip baja-Penggulungan padat pada perjalanan baja-Pengelasan frekuensi tinggi-Tes tekanan hidrostatik, chamfering, polishing-Inspeksi kualitas -Packaging
menghasilkan metode:diekstrusi & bergerigi
Aplikasi:
pendingin udara, pemanas berbahan bakar, penukar panas, boiler laut, economizer, boiler pembangkit listrik, boiler HRSG, unit pemulihan panas limbah, pemanas udara dll
Karakteristik: 1.Anti-korosi2.Anti-aus3.Resistensi kontak lebih rendah 4. Stabilitas Lebih Tinggi
spesifikasitabung sirip boiler
1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, juga tingkatkan area bagian aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat untuk menggandakan tabung sirip tipe H, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H disusun sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek hembusan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya produksi.
| Bahan Tabung Dasar |
Baja Tahan Karat, Baja Karbon, Baja Paduan, Paduan Tembaga, Aluminium, SA179 |
| Bahan Sirip |
Aluminium, Paduan Tembaga, Baja Tahan Karat, Baja Karbon |
| Standar |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Kedalaman sirip |
0,5-3mm |
| Pipa dasar OD |
12,7-18mm |
| Sirip per inci |
8-20Nos (sebagai permintaan pelanggan) |
| Persyaratan Tes |
Uji Sifat Fisik, Analisis Komposisi Kimia, Uji Non-Destruktif, Inspeksi dan Uji Lainnya sebagai kebutuhan pelanggan. |
| Aplikasi |
Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, Radiator, Refrigeration, Steam to Air Heat Exchange, super heater dll. |
