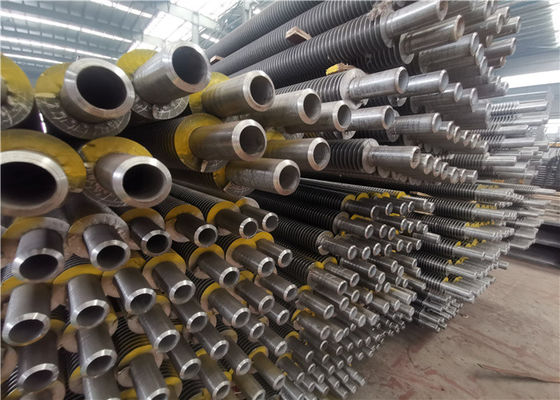

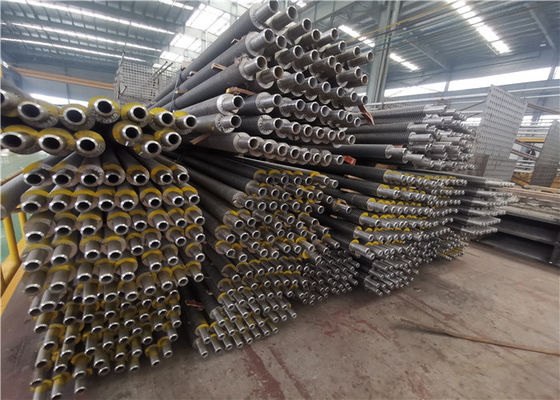

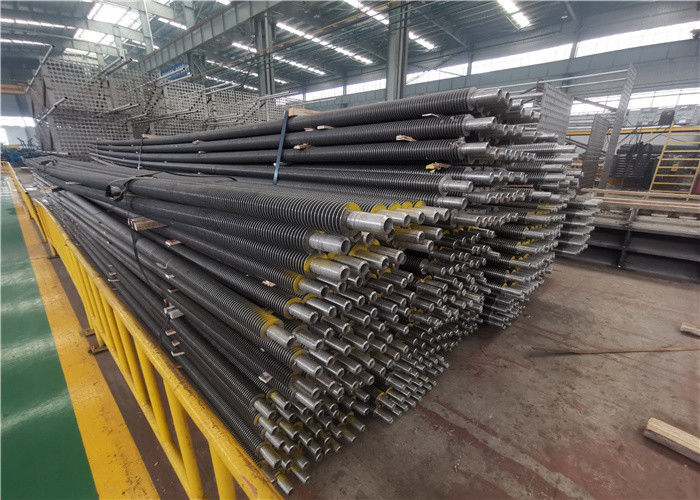

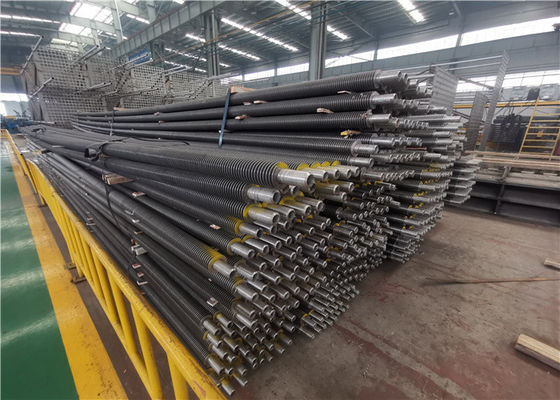

OD 5.563 "Frekuensi Tinggi Welded Longitudinal Spiral Fin Tube Heat Exchanger
Deskripsi Produk Tabung Sirip
Tabung bersirip spiral telah banyak digunakan dalam pemulihan panas economizer batubara, pemanas awal udara dan boiler panas limbah, serta peralatan pertukaran panas di industri kimia dan bejana tekan. Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip spiral yang aman, andal, dan efisien. Produk ini juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri.Produksi tabung sirip spiral dengan efisiensi perpindahan panas yang tinggi, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
1. Penukar Panas Tabung Bersirip terdiri dari rakitan cangkang dan tabung bersirip.
2. Sirip digunakan untuk meningkatkan luas permukaan efektif tabung penukar panas.
3. Tabung bersirip digunakan ketika koefisien perpindahan panas di bagian luar tabung jauh lebih rendah daripada di bagian dalam; seperti dalam perpindahan panas dari cairan ke gas, uap ke gas, seperti penukar panas uap ke udara, fluida termis ke penukar panas udara, ketika permukaan yang diperluas diperlukan hanya pada satu sisi fluida atau ketika tekanan operasi perlu ditampung di satu sisi fluida.
1) Tabung OD: 25mm ~ 168mm
2) Panjang: 1.3m~18m
3) tinggi sirip: 0mm-16mm
4) Fin pitch: 2.0-6.0mm
5) panjang tabung bersirip: 0,5m ~ 14m
6) Tabung bersirip logam tunggal bergulir: Aluminium murni 1060 / paduan aluminium 6063 bahan 6061
7) Tabung bersirip bergulir logam ganda: Perlindungan berbasis tabung dari lapisan luar tabung aluminium, tahan korosi;
8) Bahan tabung dasar: pipa baja karbon / tabung baja tahan karat / tabung tembaga / tabung paduan titanium
9) Paket: Tabung bersirip aluminium dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja di bagian luar
Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip H yang aman, andal, dan efisien. Ini juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri. Produksi tabung sirip H dengan tinggi efisiensi perpindahan panas, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
| Parameter teknik |
Sirip tingkat tinggi 0-16mm (atau diameter luar sirip 25-φ75);
Pitch sirip 2.0-5.0mm;Panjang tabung sirip 0,5 ~ 14m. |
| Tabung sirip bergulir logam tunggal |
Aluminium murni 1060 atau paduan aluminium 6063,6061.
Diameter luar Harus kurang dari 40mm |
| Tabung sirip bergulir logam ganda |
Perlindungan berbasis tabung dari lapisan luar aluminium
tabung, tahan korosi, Berbasis tabung dapat dibuat dari pipa baja karbon, selain itu, tahan karat
tabung baja dan tabung tembaga juga dapat digunakan, serta tabung paduan titanium |
| Kemasan |
Tabung bersirip aluminium dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja
di luar |
spesifikasi
1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, juga tingkatkan area bagian aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat untuk menggandakan tabung sirip tipe H, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H disusun sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek hembusan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya produksi.
| Bahan Tabung Dasar |
Baja Tahan Karat, Baja Karbon, Baja Paduan, Paduan Tembaga, Aluminium, SA179 |
| Bahan Sirip |
Aluminium, Paduan Tembaga, Baja Tahan Karat, Baja Karbon |
| Standar |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Kedalaman sirip |
0,5-3mm |
| Pipa dasar OD |
12,7-18mm |
| Sirip per inci |
8-20Nos (sebagai permintaan pelanggan) |
| Persyaratan Tes |
Uji Sifat Fisik, Analisis Komposisi Kimia, Uji Non-Destruktif, Inspeksi dan Uji Lainnya sebagai kebutuhan pelanggan. |
| Aplikasi |
Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, Radiator, Refrigeration, Steam to Air Heat Exchange, super heater dll. |
Profil Perusahaan
Zhangjiagang Hua Dong Energy Technology Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam memproduksi semua jenis tabung dan pipa stainless, karbon dan baja paduan, pelat baja yang banyak digunakan di bidang boiler & penukar panas, energi, petrokimia, pertambangan , makanan, kertas, gas dan industri cairan.Dan kami telah lulus pengesahan termasuk ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Perusahaan ini adalah anak perusahaan dari Zhangjiagang Hua Dong Boiler Co, Ltd, yang merupakan produsen suku cadang boiler dan boiler paling terkemuka di Cina dengan sejarah 35 tahun dan omset tahunan 110 juta dolar AS.Produk kami telah diekspor ke lebih dari 30 negara seperti Amerika Serikat, Australia, Vietnam, Pakistan, Albania, Kamboja, India, Indonesia, Korea Selatan, Filipina, Turki, Arab Saudi, Jerman, Rusia, Chili, Suriah, Thailand, Bangladesh, Perancis, Aljazair, Mongolia dan Singapura, Kuba, Irak, Italia, Spanyol, Jepang, Yugoslavia, Sri Lanka, Republik Ceko, Kirgistan, Kanada, Malaysia, Inggris Raya dan sebagainya.
Lokasi:
Perusahaan kami terletak di kota Zhangjiagang yang merupakan kota pelabuhan, dan hanya 120km jauh dari Shanghai, 60km jauh dari Suzhou dan 60km jauh dari Wuxi.Lalu lintas sangat nyaman.
