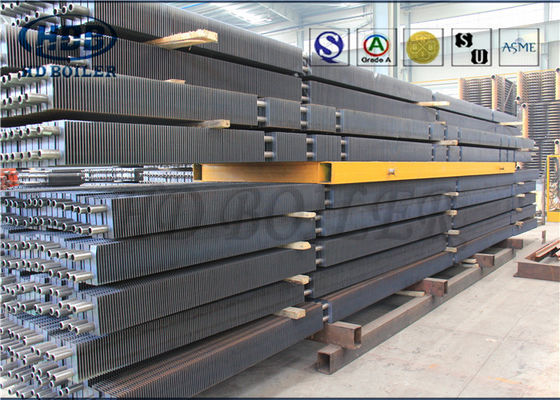

Tabung Sirip Tipe H Ganda untuk Penukar Panas ASME OD 20-200MM WT 3-50MM Kualitas Kelas Atas
Deskripsi Produk (Tabung Sirip)
Elemen penukar panas tabung bersirip tipe-H mempertahankan kapasitas tinggi untuk perpindahan panas, memiliki sifat pembersihan diri yang unggul dan mempertahankan kemampuan untuk mempengaruhi pemulihan panas limbah gas buang dalam renovasi boiler.Koefisien perpindahan panas konvektif sebanding dengan pitch sirip, tetapi berbanding terbalik dengan tinggi sirip dan lebar sirip.Kapasitas perpindahan panas terintegrasi terkait dengan efisiensi sirip, koefisien perpindahan panas konveksi dan rasio bersirip.Penurunan tekanan meningkat dengan meningkatnya tinggi sirip dan lebar sirip.
Parameter teknik
| Barang |
Tabung Dasar OD
(mm) |
Ketebalan Tabung Dasar (mm) |
Tinggi Sirip (mm) |
Ketebalan sirip (mm) |
Nada Sirip (mm) |
| Jangkauan |
25,4 mm ~ 1600 mm |
2,5 mm ~ 40 mm |
0,5 mm ~ 20,0 mm |
0,5 mm ~ 3,0 mm |
5 mm ~ 25,4 mm |
| Bahan |
Baja Karbon, Baja Paduan, Baja Tahan Karat |
| Panjang |
0<L≤ 12000 |
| Produk |
Tabung sirip-H |
| Pipa Dasar |
Dilas atau Mulus |
| Bahan |
baja karbon, baja paduan, baja tahan karat, paduan non-ferrous dan paduan nikel. |
| Aplikasi |
H Heat Exchanger, H evaporator, H superheater, H pemanas udara dan lain-lain. |
Prinsip

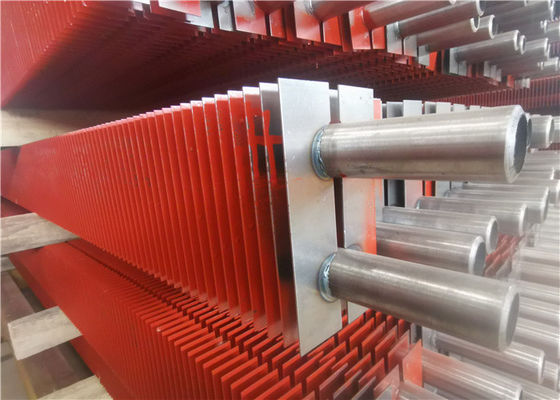

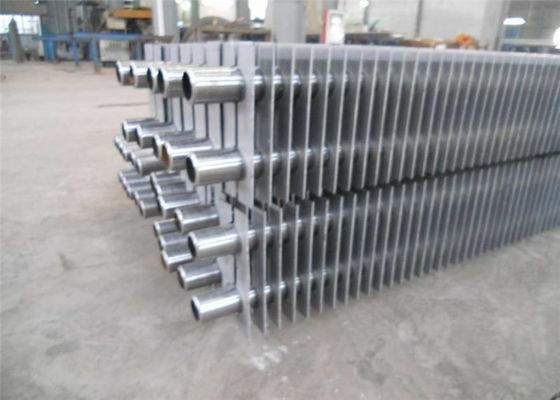

• Tabung sirip H ganda adalah sejenis bagian boiler, memiliki dua baja simetri melingkar untuk dilas pada tabung fluorescent untuk membentuk sirip-sirip berbentuk positif seperti huruf "H", sehingga disebut tabung sirip-H.H-economizer banyak digunakan dalam boiler utilitas, boiler industri, tenaga laut, seperti bagian ekor komponen penukar panas.
• H-Heat Exhanger dua sirip persegi panjang, mirip dengan persegi, panjang tepinya untuk tabung fluoresen 2 kali lipat, perluasan permukaan pemanas.
• Proses pengelasan resistansi flash H-Heat Exchanger yang digunakan, jahitan pengelasan setelah tingkat fusi yang tinggi, kekuatan tarik las, dan memiliki konduktivitas termal yang baik.H-Heat Exchanger juga dapat memproduksi tabung sirip tipe "double H" tabung ganda, strukturnya yang kaku, dan dapat diterapkan pada kesempatan baris tabung yang lebih panjang.
Detail
Untuk meningkatkan efisiensi pertukaran panas dan memperpanjang perpindahan panas permukaan, tabung bersirip tipe-H telah banyak digunakan dalam boiler dan pemulihan panas limbah dalam beberapa tahun terakhir.Tabung bersirip tipe-H sebagian besar berasal dari tabung bersirip persegi panjang.Karena struktur alurnya yang unik pada permukaan sirip, tabung bersirip tipe-H memiliki kinerja anti-aus dan anti-fouling yang sangat baik.
Struktur
Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip H yang aman, andal, dan efisien. BOILER HD juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri. Produksi tabung sirip H dengan efisiensi perpindahan panas yang tinggi, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
Kontrol kualitas
1. Laporan uji dampak dan perhitungan Kekuatan dengan informasi bahan yang diterapkan.
2. 100% NDT (inspeksi non-destruktif) laporan pelat baja, tabung dan elektroda
3. Laporan inspeksi uji penetran sinar-X, -ray dan cair (jahitan las): untuk memastikan kualitas seluruh boiler
4. Laporan uji hidraulik: pastikan tekanan dan keamanan kerja standar
