Superheater adalah bagian dari boiler yang memanaskan steam dari temperatur saturasi ke temperatur overheating.Ini juga disebut superheater uap.Superheater dapat dibagi menjadi tipe konvektif, tipe radial dan tipe semi-radial sesuai dengan mode perpindahan panas; Menurut karakteristik strukturnya, dapat dibagi menjadi tipe pipa serpentine, tipe layar, dinding tipe dan tipe dinding. Mereka terdiri dari pipa paralel dan manifold inlet dan outlet.
Kebanyakan boiler industri tidak memiliki superheater karena banyak proses industri dan fasilitas hidup hanya membutuhkan uap jenuh. Di pembangkit listrik, lokomotif dan boiler Marine, superheater biasanya dipasang untuk meningkatkan efisiensi termal yang bersirkulasi di seluruh pembangkit listrik tenaga uap.
Untuk boiler besar di pembangkit listrik, superheater dan reheater menyumbang sebagian besar di permukaan pemanas total, mereka harus diatur di area di mana asap dengan suhu lebih tinggi.Untuk meningkatkan efisiensi sirkulasi termal di pembangkit listrik, perlu untuk meningkatkan parameter awal uap secara bertahap, peningkatan tekanan uap memerlukan peningkatan suhu yang sesuai untuk uap superheated, atau kelembaban knalpot tahap besar turbin uap akan terlalu tinggi, yang akan mempengaruhi keamanannya.Dengan demikian, uap yang mengalir melalui superheater dan reheater adalah uap suhu tinggi, kinerja perpindahan panasnya cukup buruk, yang menentukan bahwa suhu dinding tabung superheater dan reheater tinggi.
Pemanas super uap hemat panas HDB untuk boiler berbahan bakar batubara
Spesifikasi:
Pemanas super adalah salah satu bagian sapre boiler terpenting yang meningkatkan efisiensi termal.Pemanas super berseri-seri boiler uap suhu tinggi biasanya diterapkan pada boiler pembangkit listrik bertekanan tinggi.
Pada boiler, peran superheater adalah memanaskan steam jenuh hingga temperatur tertentu dari steam superheated untuk meningkatkan efisiensi pembangkit listrik.Repeater pada dasarnya lebih meningkatkan efisiensi siklus pembangkit listrik termal.

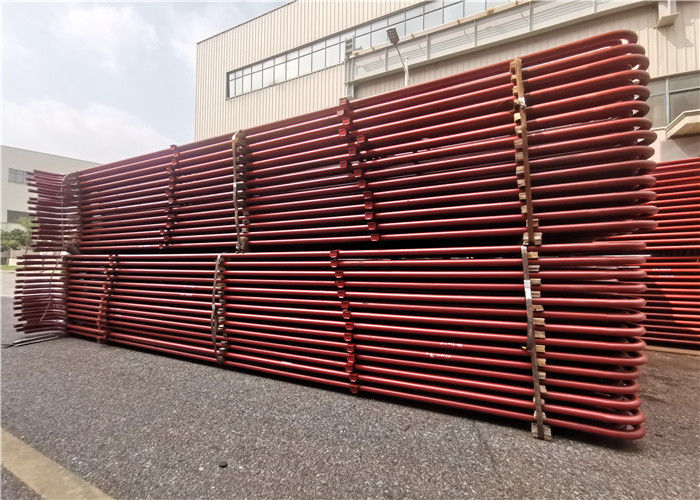

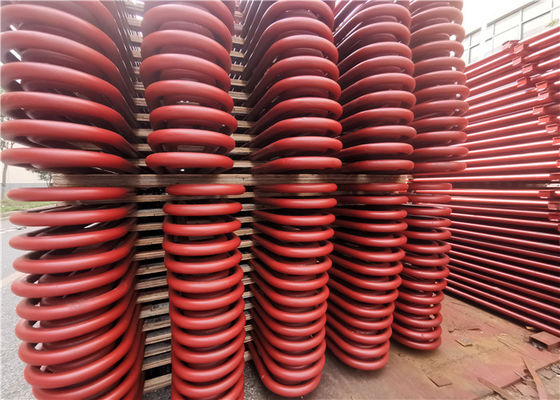

Steam Super heater Coils: Kumparan pemanas super digunakan dalam boiler untuk menghasilkan uap jenuh.Kumparan pemanas super khusus digunakan di Boiler Pembangkit Listrik.Kami memproduksi kumparan pemanas Super di berbagai kelas baja Paduan dan dalam tabung baja tahan noda dengan atau tanpa dukungan & Header sesuai gambar pelanggan.
Perubahan kondisi operasi boiler, seperti tingkat beban, perubahan bahan bakar, perubahan kondisi pembakaran, dll, semua berdampak pada suhu uap outlet superheater, sehingga pada boiler pembangkit listrik ada cara untuk menyesuaikan suhu uap outlet boiler agar stabil pada nilai yang ditentukan. Cara yang umum digunakan adalah:
(1) dengan jet air atau peredam suhu tipe permukaan secara langsung menyesuaikan suhu uap;
(2) dengan pembakar ayun untuk mengubah suhu asap keluar tungku;
(3) dengan penyesuaian resirkulasi asap penyerapan panas superheater. Ketika beban boiler meningkat, nilai kenaikan suhu uap masuk dan keluar dari superheater aliran meningkat, sedangkan nilai kenaikan suhu dari superheater berseri-seri berkurang.
Jika superheater konvektif, superheater radian, dan superheater semi-radiant digabungkan dan dikonfigurasi dengan benar, suhu uap keluar dapat berubah lebih sedikit ketika beban dan kondisi pembakaran berubah. Penyerapan panas dan laju aliran uap dari pipa paralel di tumpukan superheater akan menjadi berbeda dalam pengoperasiannya. Untuk menghindari suhu yang berlebihan pada masing-masing pipa, superheater dibagi menjadi beberapa kelompok pipa dalam boiler besar.Uap dari setiap kelompok pipa dicampur dengan kotak pengumpul di luar tungku dan pipa pemandu uap digunakan untuk membuat setiap transposisi kelompok pipa, untuk menghindari perbedaan suhu yang berlebihan antara setiap pipa.
Umumnya 30 ~ 60 mm. Jenis superheater aliran yang paling umum adalah tabung serpentine. Ini memiliki kelompok tabung yang lebih intensif, menghiasi 450 ~ 1000 cerobong dari suhu gas buang, gas buang erosi vertikal dan lateral. Gas buang terutama mentransfer panas ke pipa dengan konveksi, dan sebagian panas diserap oleh radiasi. Superheater tipe pelat terdiri dari sejumlah layar tabung, diatur di bagian atas tungku atau di outlet, milik radiasi atau superheater tipe semi-radiasi.Yang pertama menyerap panas radiasi dari nyala api tungku, sedangkan yang terakhir juga menyerap beberapa panas konveksi.Di boiler pembangkit listrik di atas 10 mpa, superheater tipe layar dan tipe serpentine biasanya digunakan untuk meningkatkan penyerapan panas.Dinding superheater yang diterapkan pada dinding bagian dalam tungku adalah superheater berseri-seri, yang jarang digunakan.Superheater yang dipasang di dinding digunakan dalam boiler pembangkit listrik berkapasitas besar untuk membentuk dinding bagian atas tungku dan lantai konveksiue.Gambar menunjukkan pengaturan beberapa superheater.Boiler industri berkapasitas kecil dengan superheater hanya dapat memenuhi persyaratan dengan superheater satu tahap.
rincian
| 1 |
Komposisi bahan |
Baja karbon, baja paduan atau baja tahan panas, kotak pengumpul dan bahan pendukung lainnya.Tabung adalah jenis spesifikasi yang disesuaikan. |
| 2 |
Pola desain |
Tata letak vertikal atau horizontal. |
| 3 |
Keuntungan |
Penampilan cantik, ukuran, akurasi, teknologi lentur dan pengelasan kelas satu, peralatan deteksi kelas satu. |
Struktur desain
1. memanaskan uap jenuh, suhu hingga 900 derajat C.
2. efisiensi tinggi,> 90%.
3. pemanasan kecepatan tinggi.
4. desain dengan stainless steel.
5. umur panjang desain, 15 tahun.
akhiri kami data teknis yang diperlukan, seperti kapasitas uap, tekanan, suhu yang diperlukan, dll. Kami akan merancang sesuai dengan itu.
HD Boiler menawarkan fasilitas terbaik di kelasnya
Huadong Boiler telah mengkhususkan diri dalam memproduksi komponen boiler khusus selama 34 tahun sejak tahun 1985. Komponen boiler kami telah digunakan dalam pembangkit uap industri, ketel uap, ketel air panas, ketel uap listrik, stasiun pengurang tekanan uap, dll.
