Bagian Komponen Boiler H Fin Tube Standar ASME Untuk Sistem Transfer Pemanas
Product Details
| Jenis: | Tabung Sirip, Tabung Penukar Panas | Aplikasi: | Bagian Pemanas, Penukar Panas |
|---|---|---|---|
| bahan sirip: | baja karbon, baja tahan karat, 304L / 316LSBaja Tahan Karat | Sedang mengemas: | Pengemasan tabung sirip yang layak laut |
| Warna: | Disesuaikan | Kemasan: | Kasus kayu dengan rangka baja, Dalam bundel, dll. |
| Menyoroti |
Tabung Sirip Boiler Stainless Steel 316L,Tabung Sirip H Boiler,Tabung Penukar Panas Sirip Boiler |
||
Product Description
Bagian komponen boiler Tabung Sirip H persegi dengan standar ASME untuk sistem transfer pemanas
perkenalan produk

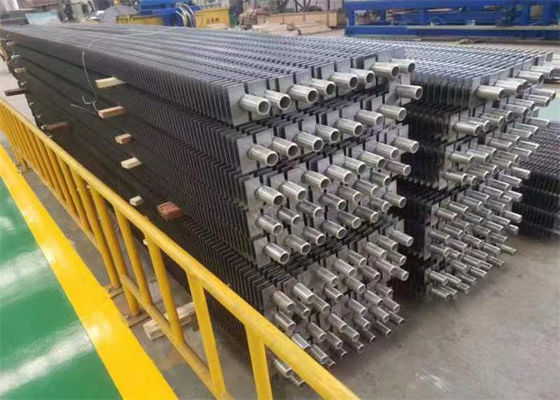

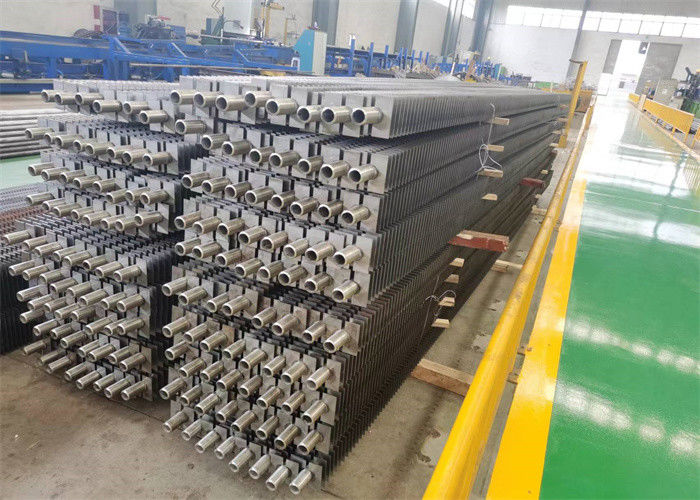

Tabung bersirip H disebut tabung bersirip persegi, ada dua jenis tabung bersirip H, satu adalah tabung tunggal, biasanya disebut persegi
tabung bersirip, yang lainnya adalah tabung ganda, biasanya disebut tabung bersirip persegi panjang.Dan sesuai dengan kebutuhan pelanggan
manufaktur.Karena bentuknya persegi panjang, ia menyediakan area permukaan yang lebih besar daripada tabung bersirip spiral.Karena tersedianya area permukaan yang lebih besar, tabung bersirip ini terutama digunakan dalam aplikasi pemanas udara untuk mengurangi ukuran keseluruhan peralatan.
Tingkat fusi antara tabung bersirip berbentuk H dan tabung baja setinggi 95% atau lebih, resistansi termal kontak kecil, dan konduktivitas termal baik.Karena aliran udara antara bundel tabung penukar panas mirip dengan karakteristik aliran tandem, ada lebih sedikit akumulasi debu pada permukaan pertukaran panas selama operasi, dan sirip lebih seragam digosok.Tingkat pemanfaatan efektif dari area ekspansi sirip berbentuk H lebih tinggi daripada tabung bersirip spiral, dan efisiensi perpindahan panas keseluruhan Sekitar 10% lebih tinggi dari bundel tabung bersirip spiral.
Tabung bersirip berbentuk H memiliki laju ekspansi area yang tinggi, akumulasi debu yang lebih sedikit, dan efisiensi perpindahan panas yang tinggi.Dalam hal kapasitas perpindahan panas setara, penukar panas dapat menempati ruang terkecil, dan dapat meminimalkan bahan bermutu tinggi (yaitu, tabung tekanan) Jumlah penggunaan, dan lebih banyak menggunakan bahan bermutu rendah, (sirip).Untuk proyek rekayasa baru, ketinggian pengaturan penukar panas dapat dikurangi, berat keseluruhan sangat berkurang, beban sistem suspensi berkurang, dan biaya keseluruhan berkurang;untuk proyek renovasi, area pertukaran panas sebanyak mungkin dapat diatur dalam ruang terbatas untuk mengurangi suhu buang, Meningkatkan efisiensi pemulihan panas limbah atau menambah ruang perawatan untuk perawatan yang mudah.
| Tabung panas / FIN stainless steel | |
| Aplikasi | Hal ini banyak digunakan untuk penukar panas, AC, Kulkas, Economizer dan bagian lain dari Industri Panas. |
| Bahan pipa dasar | Tahan karat |
| Bahan sirip | Tahan karat |
| Jenis pipa dasar | mulus, dilas |
| Jenis sirip | L,U,W |
| OD dari pipa dasar | 15mm-219mm |
| WT dari pipa dasar | 1,5-6mm |
| Tinggi sirip | 8mm-30mm |
| WT sirip | 0.8mm-3.0mm |
| Pitch sirip | 2.3m-20mm |
| Panjang area kosong | sesuai dengan permintaan Pelanggan. |
| Panjang tabung bersirip | 23m |
Produk kami dapat dimodifikasi sesuai dengan kebutuhan dan situasi pelanggan kami. Kami merancang dan memproduksi tabung sirip H yang aman, andal, dan efisien. Ini juga telah menyelesaikan sistem jaminan kualitas produk yang berdiri sendiri. Produksi tabung sirip H dengan tinggi efisiensi perpindahan panas, mereka memiliki ketahanan gas buang dan dirancang untuk ruang kecil.
| Parameter teknik | Sirip tingkat tinggi 0-16mm (atau diameter luar sirip 25-φ75); Pitch sirip 2.0-5.0mm;Panjang tabung sirip 0,5 ~ 14m. |
| Tabung sirip bergulir logam tunggal | Aluminium murni 1060 atau paduan aluminium 6063,6061. Diameter luar Harus kurang dari 40mm |
| Tabung sirip bergulir logam ganda | Perlindungan berbasis tabung dari lapisan luar aluminium tabung, tahan korosi, Berbasis tabung dapat dibuat dari pipa baja karbon, selain itu, tahan karat tabung baja dan tabung tembaga juga dapat digunakan, serta tabung paduan titanium |
| Kemasan | Tabung bersirip aluminium dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja di luar |
spesifikasi
1).Tambahkan area pertukaran panas dan kurangi jumlah tabung, juga tingkatkan area bagian aliran asap untuk mengurangi kecepatan dan abrasi asap.
2).Tabung sirip tipe H dapat dibuat untuk menggandakan tabung sirip tipe H, kekakuan tinggi agar sesuai dengan baris tabung panjang.
3).Economizer sirip tipe H disusun sejajar untuk membuat ruang menjadi banyak zona kecil, aliran udara rata-rata untuk mengurangi abrasi.
4).Dengan saluran lurus untuk mendapatkan efek hembusan abu terbaik.
5).Struktur kompak untuk mengurangi berat dan mengurangi biaya produksi.
| Bahan Tabung Dasar | Baja Tahan Karat, Baja Karbon, Baja Paduan, Paduan Tembaga, Aluminium, SA179 | ||
| Bahan sirip | Aluminium, Paduan Tembaga, Baja Tahan Karat, Baja Karbon | ||
| Standar | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Kedalaman sirip | 0,5-3mm | ||
| Pipa dasar OD | 12,7-18mm | ||
| Sirip per inci | 8-20Nos (sebagai permintaan pelanggan) | ||
| Persyaratan Tes | Uji Sifat Fisik, Analisis Komposisi Kimia, Uji Non-Destruktif, Inspeksi dan Uji Lainnya sebagai kebutuhan pelanggan. | ||
| Aplikasi | Air Cooler, Charge Air Chiller, Kondensor, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, Radiator, Refrigeration, Steam to Air Heat Exchange, super heater dll. | ||
Sertifikasi
Profil Perusahaan
Zhangjiagang Hua Dong Energy Technology Co, Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam memproduksi semua jenis tabung dan pipa stainless, karbon dan baja paduan, pelat baja yang banyak digunakan di bidang boiler & penukar panas, energi, petrokimia, pertambangan , makanan, kertas, gas dan industri cairan.Dan kami telah lulus pengesahan termasuk ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Perusahaan ini adalah anak perusahaan dari Zhangjiagang Hua Dong Boiler Co, Ltd, yang merupakan produsen suku cadang boiler dan boiler paling terkemuka di Cina dengan sejarah 35 tahun dan omset tahunan 110 juta dolar AS.Produk kami telah diekspor ke lebih dari 30 negara seperti Amerika Serikat, Australia, Vietnam, Pakistan, Albania, Kamboja, India, Indonesia, Korea Selatan, Filipina, Turki, Arab Saudi, Jerman, Rusia, Chili, Suriah, Thailand, Bangladesh, Perancis, Aljazair, Mongolia dan Singapura, Kuba, Irak, Italia, Spanyol, Jepang, Yugoslavia, Sri Lanka, Republik Ceko, Kirgistan, Kanada, Malaysia, Inggris Raya dan sebagainya.
Lokasi:
Perusahaan kami terletak di kota Zhangjiagang yang merupakan kota pelabuhan, dan hanya 120km jauh dari Shanghai, 60km jauh dari Suzhou dan 60km jauh dari Wuxi.Lalu lintas sangat nyaman.
