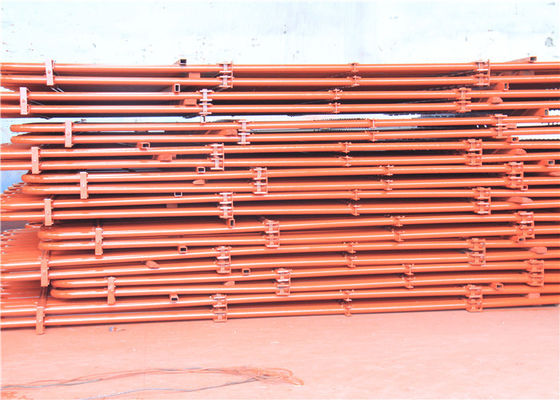

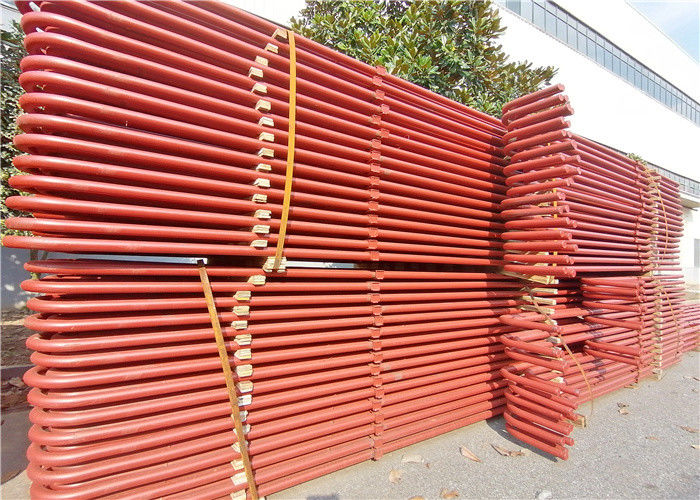

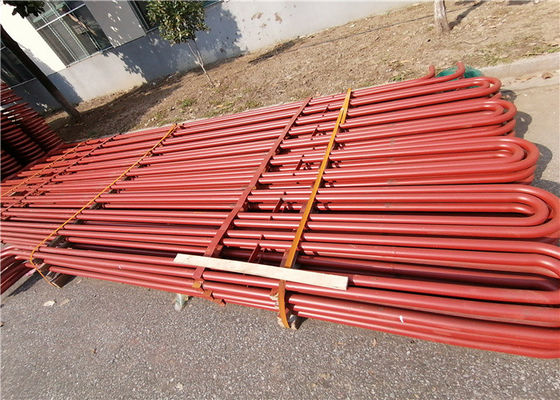

ASME Bersertifikat Boiler Economizer Serpentine Coil Tube Anti Korosi
Perkenalan produk
|
Nama Produk
|
Economizer untuk Palm Mill Boiler Anti Dew Point Corrosion, Anti Korosi Suhu Rendah
|
|
Tipe Struktur
|
Tube Coil Serpentine Coil
|
|
Bahan tabung
|
Baja Corten, Baja ND (09CrCuSb)
|
|
Standar
|
China GB, ASME
|
|
Kelas Pabrikan
|
China A Grade, Bersertifikat ABS, Bersertifikat TUV
|
|
Jenis tabung
|
tabung telanjang
|
|
Spesifikasi tabung
|
Sesuai kebutuhan Pelanggan
|
|
Ketebalan Dinding Tabung
|
Sesuai kebutuhan Pelanggan
|
|
Tekanan Pekerjaan
|
tergantung bahan
|
|
Suhu kerja
|
tergantung bahan
|
|
Pengelasan
|
Pengelasan butt tabung GTAW (TIG) otomatis
|
|
Pengelasan NDT
|
RT otomatis 100%
|
Khusus anti korosi titik embun, bahan korosi gas buang suhu rendah ND Steel 09CrCuSb.
Klorin (Cl-ion) bahan tahan korosi.Sulfur (SOx-ion) bahan tahan korosi.
09CrCuSb pada awalnya digunakan pada proses perengkahan minyak bumi, untuk melawan korosi.
Tabung U-Bend Memenuhi Standar Berikut:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Kualitas baja:
| ferit |
Austenit |
Rangkap |
Super Dupleks |
Paduan Ni |
Titanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tabung Paduan Dan Kelas Baja Lainnya Dapat Diproduksi Berdasarkan Perjanjian.
Persyaratan Teknis:
Spesifikasi Standar Tabung Lurus Untuk Membungkuk:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, dll.
Menandai:Sebelum Membungkuk Dengan Menandai Mesin Di Seluruh Panjang Tabung (Bagian Bengkok Setelah Panas
Perawatan Tanpa Menandai)
Catatan:Penandaan juga dimungkinkan Setelah Membungkuk Pada Bagian Lurus Tabung U-Bending.

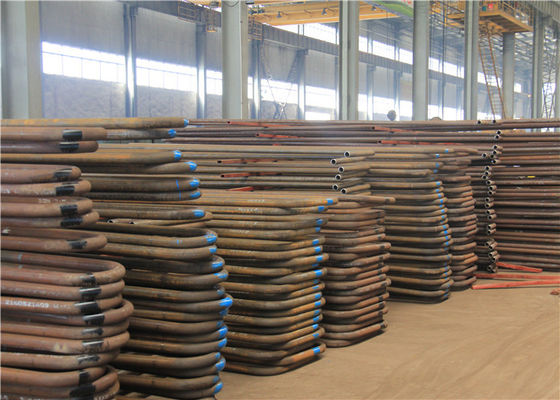

Tabung U-Bend:
-TEMA RCB 2.31 Standar Asosiasi Produsen Penukar Tubular (Edisi ke-9).
-ASTM A688 / ASME SA688 Spesifikasi Standar Untuk Tabung Las Tahan Korosi Austenitik
Steel Grade Dirancang Untuk Boiler Air Pakan.
-ASTM B163/ASME SA163 Persyaratan Teknis Standar Untuk Tabung Nikel Dan Paduan Nikel Untuk
Kondensor Dan Penukar Panas.
-Spesifikasi Pelanggan.
Radius lentur:Dari 1,5 * OD (Diameter Luar) Hingga 1500mm
Ketika Memesan Tabung Dengan Jari-jari kurang atau sama dengan 1,5*OD, Perlu Menyetujui Presisi Geometris.
Panjang Maksimum Tabung Lurus:(Sebelum Membungkuk): 35000 mm.
Panjang kaki:Min 1 Meter, Maks.16500 mm (Untuk Maks R=1500mm)
Catatan:Ukuran Lain Tersedia Berdasarkan Perjanjian.
Perawatan panas:Stres Terbebas Setelah U-Bending (Area Bending Ditambah 300MM Untuk Setiap Kaki).
Uji Hidrostatik Setelah U Bending: Tekanan Uji Maksimum 600 Bar, Perendaman 10 Detik.Dengan
Air Dematerialisasi.Pembersihan Udara Terkompresi Setelah Uji Hidro.
Kemasan: Dalam kotak kayu Pra-fumigasi Layak Transportasi Kuat dengan dimensi yang sesuai untuk
setiap tabung Panjang, Radius, Diameter, Sesuai dengan persyaratan PO serta dibungkus dengan polietilen
film Dengan tutup plastik lembut di kedua ujung Tube.
Beberapa uji kualitas yang kami lakukan antara lain:
| Uji Korosi |
Dilakukan hanya jika diminta secara khusus oleh klien |
| Analisis kimia |
Tes dilakukan sesuai standar kualitas yang dipersyaratkan |
| Pengujian Destruktif / Mekanik |
Tarik |kekerasan |Meratakan |Suar |Penghubung jalur pipa |
| Reverse-bend dan Re.tes datar |
Dilakukan dengan kepatuhan penuh terhadap standar yang relevan & norma ASTM A-450 dan A-530, yang memastikan ekspansi, pengelasan & penggunaan bebas masalah di ujung pelanggan |
| Pengujian Arus Eddy |
Dilakukan untuk mendeteksi homogenitas di bawah permukaan dengan menggunakan Digital Flaw-mark Testing System |
| Pengujian Hidrostatik |
Pengujian Hidrostatik 100% dilakukan sesuai dengan norma ASTM-A 450 untuk memeriksa kebocoran tabung, dan tekanan terbesar yang dapat kami dukung 20Mpa/7s. |
| Uji Tekanan Udara di Bawah |
Untuk memeriksa bukti kebocoran udara |
| Inspeksi visual |
Setelah pasif, setiap panjang tabung & pipa diperiksa secara visual oleh staf terlatih untuk mendeteksi cacat permukaan & ketidaksempurnaan lainnya |
Pengujian Tambahan:Selain pengujian yang disebutkan di atas, kami juga melakukan pengujian tambahan pada produk yang diproduksi.Tes yang dilakukan di bawah ini meliputi:
|
·Pengujian Arus Eddy
·Pengujian OP
·Pengujian Radiografi
|
·Pengujian Korosi
·Pengujian Mikro
·Pengujian Makro
|
·Pengujian IGC
·Pengujian ultrasonik
·Pengujian penetrasi cair
|
