Kinerja Perpindahan Panas Tinggi Boiler Fin Tube Bergerigi Spiral Radiator Kustom Efisien

Kinerja Perpindahan Panas Tinggi Bergerigi Spiral Fin Tube Radiator Penyesuaian Efisien

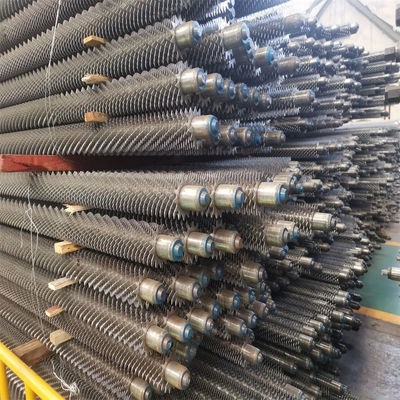

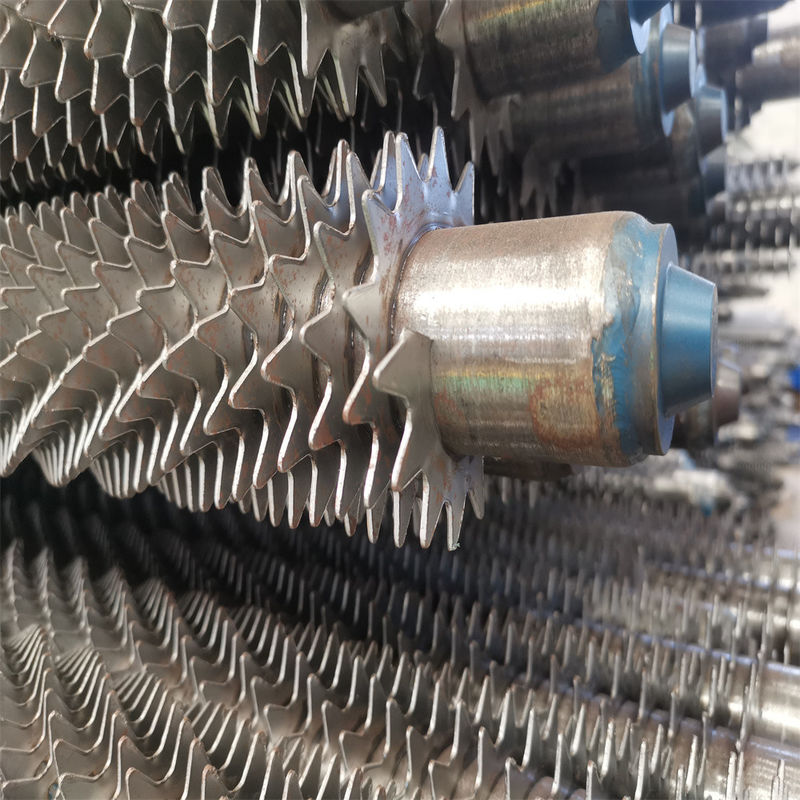

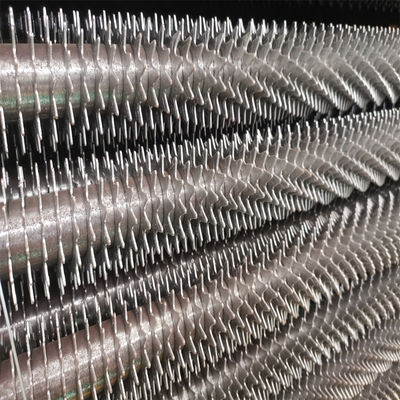

Deskripsi Tabung Sirip Spiral Bergerigi

Tabung bersirip spiral bergerigi adalah permukaan memanjang berbentuk khusus yang dikembangkan berdasarkan tabung bersirip spiral.Proses pembuatannya mirip dengan tabung bersirip spiral frekuensi tinggi yang dilas, tetapi perbedaannya adalah bahwa celah strip harus dipotong sebelum melilitkan tabung bersirip spiral bergerigi.Saat berkelok-kelok, bagian yang dipotong terpisah secara alami, membentuk bentuk roda gigi.Pada frekuensi tinggi pengelasan spiral fin hobbing winding teknologi tidak hanya menyederhanakan sangat berkurang (deformasi), telah dikombinasikan dengan ketat, kekuatan tinggi, kejutan termal dan kejutan mekanis, kinerja termal yang baik, kehilangan aliran kecil, kinerja ketahanan korosi yang kuat, dan memiliki difusi yang cukup besar. permukaan, dalam kondisi dingin dan panas untuk waktu yang lama tidak mudah mengalami deformasi, umur kerja yang panjang, juga karena penghancuran lapisan batas aliran dan perpindahan panas yang intensif.Sirip bergerigi ini telah banyak digunakan pada AC dan economizer boiler.

Ruang kompak dan biaya rendah

Set pipa jauh lebih kompak dan mengurangi ketinggian asap ekor dengan baik.

Berat total sangat berkurang dan beban sistem suspensi berkurang.

Mengurangi biaya economizer dan boiler integral.

Kurangi resistensi lateral asap

Kurangi biaya operasi dan investasi kipas yang diinduksi.

Keuntungan

1. Ketahanan korosi yang baik

Keausan terutama disebabkan oleh dampak dan efek pemotongan partikel abu-abu pada pipa.Keausan paling parah di sekitar pipa pada tingkat 30 derajat.Ketika S1/d=S2/d=2, jumlah keausan di sini adalah 3 kali dari nilai rata-rata.

Karena perubahan arah aliran udara, baris kedua memiliki keausan paling parah.Ketika S1/d=S2/d=2, keausan baris kedua dua kali lipat dari keausan baris pertama, dan keausan baris berikutnya umumnya 30% hingga 40% lebih tinggi daripada keausan baris pertama.

Susunan baris pertama sama dengan susunan baris pertama dalam urutan. Dalam kondisi yang sama, keausan maksimum bundel tabung longitudinal adalah 3-4 kali lebih kecil dari pada bundel tabung terhuyung-huyung.

Kecepatan abrasi pipa berbanding lurus dengan koefisien ketidakseragaman kecepatan gas buang KV3.33, dan berbanding lurus dengan koefisien ketidakseragaman konsentrasi abu terbang Ku.

Economizer tabung bersirip bentuk-h disusun secara berurutan.Sirip berbentuk h membagi ruang menjadi beberapa area kecil dan memiliki efek aliran yang seragam pada aliran udara.Dibandingkan dengan economizer tabung optik, economizer sirip spiral, dan economizer sirip memanjang dengan pengaturan terhuyung-huyung, masa pakai 3-4 kali lebih tinggi dalam kondisi lain.

Peredam sisi gas buang melindungi bagian tikungan.

2. Mengurangi akumulasi debu

Pembentukan abu terjadi di bagian belakang pipa dan sisi angin. Pipa mudah tergores karena tidak teratur, dan lebih sedikit debu yang menumpuk di bagian belakang. Adapun susunan pipa secara berurutan, karena aliran udara tidak mudah mengalir. bagian belakang pipa, ada lebih banyak akumulasi abu dalam susunan pipa secara berurutan daripada di kolom yang salah.

Sirip tipe-h dilas di kedua sisi pipa, yang tidak menumpuk abu, sementara aliran udara mengalir lurus, arah aliran udara tidak berubah, dan sirip tidak menumpuk abu.

Celah 4-10 tersisa di tengah sirip tipe-h, yang dapat memandu aliran udara untuk menyapu sirip pipa untuk mengumpulkan debu.

Karena Sudut spiral sirip memandu arah aliran, akumulasi abu tabung sirip lebih serius, dan economizer yang tidak membentuk abu lepas tidak dapat digunakan. Operasi lapangan menunjukkan bahwa tabung sirip berbentuk h tidak menumpuk abu , sedangkan sirip spiral serius.

Tabung sirip memanjang dibentuk oleh aliran udara di sepanjang sirip saat sirip dilas pada permukaan dan belakang akumulasi abu. Beberapa area rentan terhadap akumulasi debu.

Sirip berbentuk h, yang membentuk saluran lurus di kedua sisi, memiliki efek tiupan terbaik.

3. Ruang kompak dan biaya rendah

Set pipa jauh lebih kompak dan mengurangi ketinggian asap ekor dengan baik.

Berat total sangat berkurang dan beban sistem suspensi berkurang.

Mengurangi biaya economizer dan boiler integral.

4. Kurangi resistensi lateral asap

Kurangi biaya operasi dan investasi kipas yang diinduksi.
