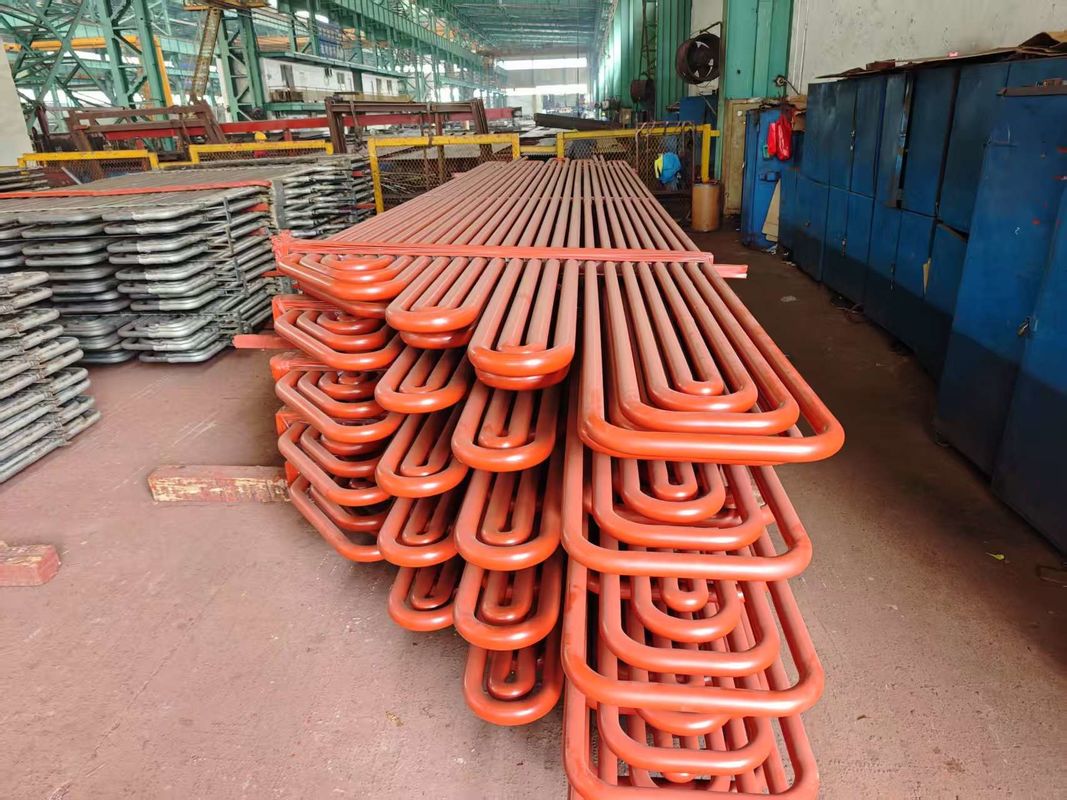

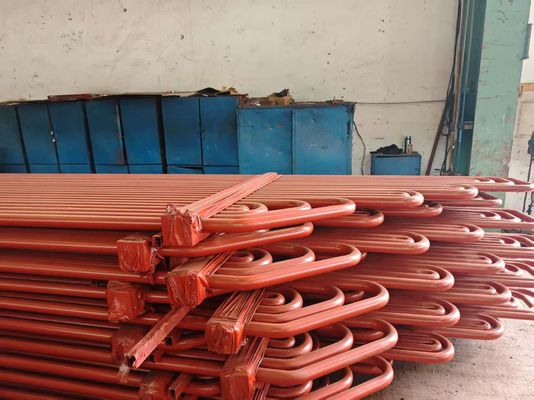

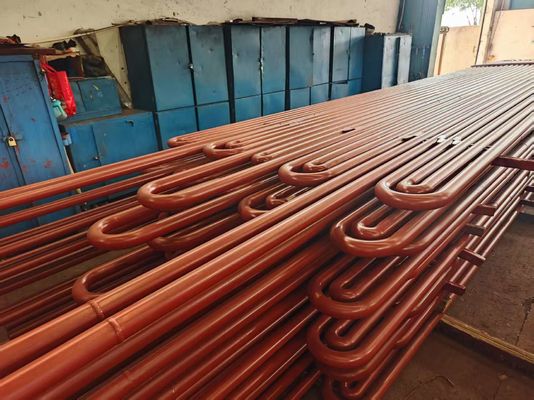

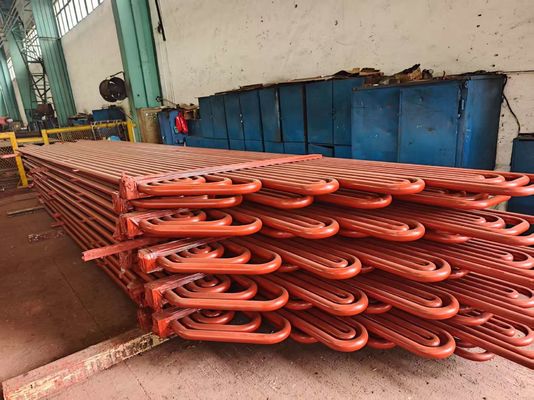

Tabung penukar panas serpentin yang dapat disesuaikan untuk boiler panas limbah
Persyaratan pemeliharaan?
Pemeliharaan: Periksa setiap 2000 jam: 1Penyederhanaan dinding <10% pada tikungan 2Tidak ada retakan las dengan tes PT
Beberapa tes kualitas yang kami lakukan meliputi:
| Uji Korosi |
Hanya dilakukan jika diminta secara khusus oleh klien |
| Analisis Kimia |
Tes dilakukan sesuai dengan standar kualitas yang diperlukan |
| Uji Destruktif / Mekanis |
Tekanan. Kekerasan. Perataan. Flare. Flange. |
| Uji retrograde dan Re. flat |
Dilakukan dalam kepatuhan penuh dengan standar yang relevan & ASTM A-450 dan A-530 norma yang memastikan ekspansi bebas masalah, pengelasan & penggunaan pada pelanggan akhir |
| Pengujian Arus Eddy |
Dilakukan untuk mendeteksi homogenitas di bawah permukaan dengan menggunakan Sistem Pengujian Tanda Cacat Digital |
| Pengujian Hidrostatik |
100% pengujian hydrostatic dilakukan sesuai dengan ASTM-A 450 norma untuk memeriksa kebocoran tabung, dan tekanan terbesar kita dapat mendukung 20Mpa / 7s. |
| Uji tekanan udara |
Untuk memeriksa bukti kebocoran udara |
| Pemeriksaan Visual |
Setelah passivation setiap panjang tunggal tabung & pipa tunduk pemeriksaan visual menyeluruh oleh staf terlatih untuk mendeteksi cacat permukaan & ketidaksempurnaan lainnya |
Pengujian tambahan:Selain pengujian yang disebutkan di atas, kami juga melakukan pengujian tambahan pada produk yang diproduksi.
|
·Pengujian Arus Eddy
·Pengujian O.P.
·Pengujian Radiografi
|
·Pengujian Korosi
·Tes Mikro
·Tes Makro
|
·Pengujian IGC
·Pengujian ultrasonik
·Pengujian Penetrasi Cairan
|
Pengantar Produk
|
Nama produk
|
Economizer untuk Boiler
|
|
Jenis struktur
|
Tube Coil Serpentine Coil
|
|
Bahan tabung
|
- Baja Karbon: 20#, 20G, A195, A-1
- Baja Corten Kelas Low Alloy: Baja Corten, Baja ND (09CrCuSb)
- Baja paduan: 15CrMoG, T11
|
|
Standar
|
China GB, ASME
|
|
Kelas Produsen
|
Cina Kelas A, Sertifikasi ABS, Sertifikasi TUV
|
|
Tipe tabung
|
- Tubing telanjang
- Tubus sirip
|
|
Spesifikasi tabung
|
Sesuai kebutuhan pelanggan
|
|
Ketebalan tabung
|
Sesuai kebutuhan pelanggan
|
|
Tekanan Kerja
|
1.6 MPa ~ 13.2 MPa
|
|
Suhu Kerja
|
Tergantung pada bahan
|
|
Pengelasan
|
Pengelasan ujung tabung otomatis GTAW (TIG)
|
|
Pengelasan NDT
|
RT otomatis 100%
|
Tabung U-Bend Memenuhi Standar Berikut:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Kelas baja:
| Ferrit |
Austenit |
Duplex |
Super Duplex |
Ni-Alloy |
Titanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tabung dari paduan lain dan kelas baja dapat diproduksi atas persetujuan.
Persyaratan teknis:
Spesifikasi standar tabung lurus untuk lentur:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, dll.
Penandaan:Sebelum membengkokkan dengan mesin penanda sepanjang panjang tabung (bagian membengkokkan setelah panas
Pengobatan Tanpa Tanda)
Catatan:Penandaan juga mungkin setelah membengkokkan bagian lurus tabung U-Bending.
Tabung U Bend:
- TEMA RCB 2.31 Standar Asosiasi Produsen Penukar Tubular (Edisi ke-9).
-ASTM A688/ASME SA688 Spesifikasi Standar Untuk Tabung Las Bertahan Korosi Austenit
Kelas baja yang dirancang untuk boiler air pakan.
-ASTM B163/ASME SA163 Persyaratan Teknis Standar Untuk Tabung Nikel Dan Paduan Nikel Untuk
Kondensator dan penukar panas.
- Spesifikasi pelanggan.
Radius lentur:Dari 1,5*OD (diameter luar) hingga 1500mm
Saat memesan tabung dengan radius kurang dari atau sama dengan 1,5 * OD, perlu untuk menyetujui presisi geometri.
Panjang maksimum tabung lurus: ((Sebelum Bending): 35000 mm.
Panjang kaki:Min 1 Meter, Maks. 16500 mm (Untuk Max R=1500mm)
Catatan:Ukuran lain tersedia jika sudah disepakati.
Pengolahan panas:Tekanan Meredakan Setelah U-Bending (Bending Area Plus 300MM Untuk Setiap Kaki).
Tes hidrostatik setelah lentur U: Tekanan uji maksimal 600 bar, rendam 10 detik dengan
Air yang dimaterialisasi, pembersihan udara terkompresi setelah uji hidro.
Kemasan: Dalam kotak kayu yang kuat dan layak untuk diangkut dengan ukuran yang sama
setiap tabung Panjang, Radius, Diameter, Menurut persyaratan PO serta dibungkus Dalam polietilena
film dengan tutup plastik lembut di kedua ujung tabung.
